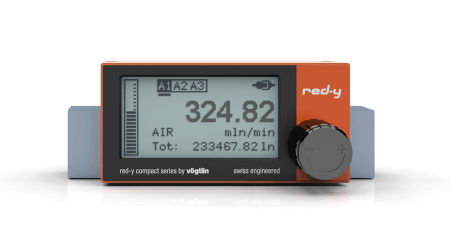

Die Massedurchflussmesser und -regler der red-y compact series bieten Mobilität, Flexibilität und Komfort.
Der fortschrittliche compact kann mit einer Reihe von Modulen wie Batterie-, Stromversorgungs-, Alarm- oder Analog/Puls-Modul geliefert werden. Erhältlich in Edelstahl oder Aluminium, mit einem intuitiven hintergrundbeleuchteten Touchscreen-Display, USB-Speisung und präziser und zuverlässiger Messung.
Mit AA-Batterie und USB-Speisung

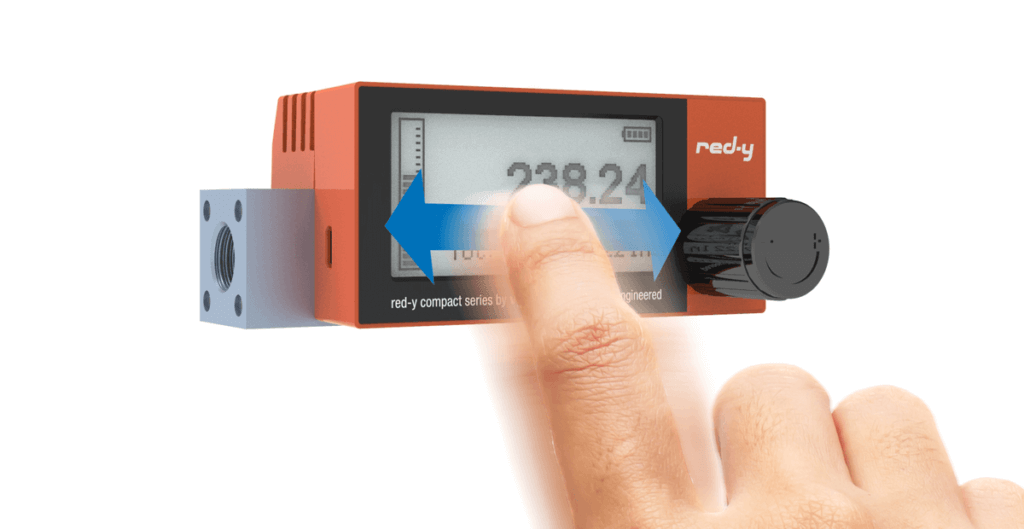

Das Touch-Display bietet eine intuitive Navigation. Sämtliche Geräteparameter sind über das integrierte Menu einstellbar. Automatische Ausrichtung der Anzeige durch Lagesensor.
Die Durchflussmesser bieten hohe Genauigkeit und Dynamik:
Genauigkeit ±1% vom Endwert
(abhängig von Anwendung/Messbereich)
Dynamik 1 : 100
Der neue red-y compact verfügt über 3 konfigurierbare Alarme. Folgende Alarm-Modi stehen zur Verfügung:
Max.-Alarm, Min.-Alarm, Bereichs-Alarm und Totalisator-Alarm
Die Alarme können mit unterschiedlichen Parametern konfiguriert werden:
Normal offen (NO), normal geschlossen (NC), Hysterese, Rücksetzen (automatisch/manuell oder über Eingangskontakt) Alarmverzögerung und Alarmdauer
In der Ausführung red-y compact regulator / all-in mit Handventil kommen hochpräzise Nadelventile zum Einsatz. Diese erlauben eine genaue Dosierung vom Durchfluss.
Das Hand-Regelventil mit 15 Umdrehungen sorgt für eine präzise Durchflusseinstellung.
Die red-y compact Durchflussmesser werden mit einer Standard AA Batterie betrieben. Optional sind 24 VDC und Micro-USB-Stromversorgung erhältlich
4 Erweiterungsmodule: Batterie, Stromversorgung, Alarm, Analog-/Pulsausgang
Die Geräte der red-y compact series können mit einem herkömmlichen Micro-USB Kabel gespiesen werden (DIN 62684). Die Schnittselle dient auch zur Aktualisierung der Gerätesoftware
Der MEMS Halbleiterchip ist das Herzstück des thermischen Massendurchflussmessers. Die Analog-Digital-Umwandlung findet im Sensor statt.
Zusätzlich zum Durchfluss wird der Gesamtverbrauch angezeigt. Ideal für Gasverbrauchsmessungen
Ein red-y compact Messgerät kann für bis zu 3 verschiedene Gase oder Gasmischungen verwendet werden
Sie haben die Auswahl zwischen einer grossen Anzahl Durchflusseinheiten (Standard und Norm) zahlreicher internationaler Masssysteme (SI, Imperial, US Customary) mit benutzerdefinierten Referenzbedingungen. Die Einheiten können aus dem integrierten Menu sowohl für den Durchfluss als auch für das Total ausgewählt werden.
Zur Vermeidung unautorisierter Änderungen an den Geräteeinstellungen kann das Menü mit einem Passwort geschützt werden
Im Gegensatz zu Schwebekörper Durchflussmessern sind die digitalen Massemesser der red-y compact series unabhängig von Druck und Temperatur
Hochwertige Bauteile sorgen für einen langen und störungsfreien Betrieb (gilt nicht für Kalibration, Optionen und Zubehör)
Digitaler Massedurchflussmesser
Messbereiche bis 450 ln/min (480 SLPM)
Aluminium eloxiert oder Edelstahl elektropoliert
Digitaler Massedurchflussmesser mit Handventil
Messbereiche bis 450 ln/min (480 SLPM)
Aluminium eloxiert oder Edelstahl elektropoliert
Sämtliche Massedurchflussmesser sind sowohl in Aluminium als auch in Edelstahl elektropoliert erhältlich.
Der red-y compact ist modular aufgebaut und Sie haben die Wahl zwischen verschiedenen Modulen, die Sie zum Basismodell hinzufügen können. Die Module sind austauschbar und können nachgerüstet werden, es kann jedoch jeweils nur ein Modul verwendet werden.
Das Batterie-Modul ist das Standardmodul für den compact. Mit diesem Modul kann der compact mit einer einzigen Standard-AA-Batterie betrieben werden.
Das Gerät verfügt ausserdem über einen Micro-USB-Anschluss, der zur Stromversorgung und zum Aktualisieren der Firmware verwendet werden kann (siehe Registerkarte “Firmware”).
Mit dem Stromversorgungs-Modul kann der compact von einer externen 15…30 VDC Stromquelle versorgt werden. Das Modul wird mit einem 2 oder 5 Meter langen Kabel mit Anschlusskabel geliefert
Dieses Modul wird mit einem Steckernetzteil geliefert, über das das Gerät mit 100…250 VAC betrieben wird. Das Modul wird mit einem 1,5 Meter langen Kabel geliefert und Sie können einen Stecker für EU, US, GB, AU oder CN wählen.
Das optionale Alarm-Modul bietet:
Das Analog/Puls-Modul bietet:
Einen aktiven 4-20-mA-Ausgang (einstellbar 0-22 mA)
Open Collector Pulsausgang
Sie haben bereits einen red-y compact und möchten es mit einem Modul aufrüsten: Jedes Modul kann einzeln bezogen und ausgetauscht werden. Bitte beachten Sie, dass Sie für einige Module die Firmware Ihres red-y compact aktualisieren müssen. Weitere Informationen finden Sie unter dem Register Firmware.
| Artikelnummer | Beschreibung | |
| 328-2189 | Umbaukit: AA-Batterieversorgungsmodul | |
| 328-2181 | Umbaukit: Externe Stromversorgung 24 VDC 2m Kabel mit losen Enden | |
| 328-2186 | Umbaukit: Externe Stromversorgung 24 VDC 5m Kabel mit losen Enden | |
| 328-2190 | Umbaukit: Alarm-Modul (3xKontakt, 2xEingang und Spannungsversorgung 24 VDC). 2m Kabel mit losen Enden | |
| 328-2192 | Umbaukit: Alarm-Modul (3xKontakt, 2xEingang und Spannungsversorgung 24 VDC). 5m Kabel mit losen Enden | |
| 328-2201 | Umbaukit: Analog/Puls-Modul (4-20 mA Ausgang + Pulsausgang). 2m Kabel mit losen Enden | |
| 328-2202 | Umbaukit: Analog/Puls-Modul (4-20 mA Ausgang + Pulsausgang. 5m Kabel mit losen Enden |
| Messbereiche | |
| Luft / Endwerte frei wählbar | GCX-A von 0 … 50 mln/min* bis 0 … 600 mln/min G¼” GCX-B von 0 … 600 mln/min bis 0 … 6000 mln/min G¼” GCX-C von 0 … 6 ln/min bis 0 … 60 ln/min G¼” GCX-D von 0 … 60 ln/min bis 0 … 450 ln/min G½” *Regulator 0 bis 25 mln/min |
| Leistungsmerkmale | |
| Medien (Echtgaskalibrierung) | Luft*, O2*, N2, He, Ar, CO2, H2, CH4, C3H8 (andere Gase und Gasmischungen auf Anfrage) *O2/ N2 werden mit Luft kalibriert |
| Genauigkeit (Luft & Luftäquivalent) | Eco: ± 2.0% vom Endwert; Bereiche > 200 ln/min (200 SLPM) ± 3.0% vom Endwert Eco plus: ± 2.0% vom Endwert; Bereiche > 200 ln/min ± 3.0% vom Endwert Special: ± 1.0% vom Endwert bis 50 ln/min (50 SLPM) |
| Dynamik | Eco: 1 : 50 Eco plus und special: 1 : 100 (nicht verfügbar unter 0-10 mln/min) |
| Reaktionszeit | Max. 300 msec (abhängig von Filtereinstellungen) |
| Flussaktualisierung durch Sensor | 40 msec (Batteriebetrieb 500 msec) |
| Aktualisierung der Anzeige | 240 msec (Batteriebetrieb 500 msec) |
| Wiederholbarkeit | ± 0.5% vom Endwert |
| Langzeitstabilität | 0.1 % pro Jahr, wenn Reingas verwendet wird |
| Speisung Meter GCM & Regulator GCR | Standard AA Batterie (Lebensdauer abhängig vom Betrieb) oder Micro-USB Speisung (DIN 62684) Optional: Externe Speisung +8…30 VDC (Stromaufnahme max. 120 mA) |
| Arbeitsdruckbereich | 0.2 – 11 bar a |
| Temperatur (Umgebung / Gas) | 0 – 50°C |
| Werkstoffe | Aluminium eloxiert, optional Edelstahl elektropoliert |
| Dichtungen | FKM, optional EPDM (FDA) |
| Druckkoeffizient | < 0.2% / bar vom Messwert (typisch N2) |
| Temperaturkoeffizient | < 0.025% / °C auf Endwert Messbereichstyp |
| Aufwärmzeit | < 1 sec. für volle Genauigkeit |
| Integration & Installation | |
| Anzeige | Touch-Display (128×64 px) mit automatischer Bildschirm-Ausrichtung (Lagesensor) Hintergrundbeleuchtung nur bei externer Speisung (Micro-USB oder 24 Vdc) |
| Gasanschluss | G¼” (BSPP* female) bis 60 ln/min (64 SLPM),G½” (BSPP* female) bis 450 ln/min(480 SLPM) *British Standard Pipe Parallel |
| Einlaufstrecke | Keine |
| Einbaulage | Beliebig, Hersteller kontaktieren bei über 5 bar oder vertikaler Montage |
| Sicherheit | |
| Prüfdruck | 16 bar a (240 psia) |
| Leckrate | < 1 x 10-6 mbar l/s He |
| Schutzart | IP50 |
| EMV | EN 61326-1 |
Schalttafeleinbau-Kit für die digitalen Massedurchflussmesser der red-y compact series
Wir bieten eine Reihe von verschiedenen Eingangs-/Ausgangsverschraubungen und Vakuumverschraubungen an
| Typ/Anschluss | Dichtung FKM | Dichtung EPDM |
|---|---|---|
| G1/4″ auf 6mm | Art.-Nr. 328-1011 | Art.-Nr. 328-1031 |
| G1/4″ auf 1/4″ | Art.-Nr. 328-1012 | Art.-Nr. 328-1032 |
| G1/4″ auf 12mm | Art.-Nr. 328-1013 | Art.-Nr. 328-1033 |
| G1/4″ auf 1/2″ | Art.-Nr. 328-1014 | Art.-Nr. 328-1034 |
| G1/2″ auf 12mm | Art.-Nr. 328-1006 | Art.-Nr. 328-1026 |
| G1/2″ auf 1/2″ | Art.-Nr. 328-1007 | Art.-Nr. 328-1027 |
| Typ/Anschluss | Dichtung FKM |
|---|---|
| G1/4″ / 1/4″ VCR | Art.-Nr. 328-1190 |
| G1/2″ / 1/2″ VCR | Art.-Nr. 328-1191 |
VCO® & VCR® are registered Trademarks of Swagelok
| Typ/Anschluss | Dichtung FKM | Dichtung EPDM |
|---|---|---|
| G1/4″ / 1/4″ VCR | Art.-Nr. 328-1192 | Art.-Nr. 328-1193 |
VCO® & VCR® are registered Trademarks of Swagelok
| Typ/Anschluss | Dichtung NBR |
|---|---|
| G1/4″ auf 6mm | Art.-Nr. 328-1211 |
| G1/4″ auf 8mm | Art.-Nr. 328-1212 |
| G1/4″ auf 10mm | Art.-Nr. 328-1213 |
| G1/2″ auf 8mm | Art.-Nr. 328-1216 |
| G1/2″ auf 12mm | Art.-Nr. 328-1214 |
| G1/2″ auf 14mm | Art.-Nr. 328-1215 |
Die aktuelle Firmware-Version der digitalen Massendurchflussmesser der red-y compact series lautet 3.0.7. Diese Version ist kostenlos für alle compact-Benutzer, ist einfach zu installieren, macht Ihren compact geeignet für das neue Analog/Puls-Modul und verbessert die Leistung Ihres Gerätes.
Wichtiger Hinweis: Nach dem Firmware-Update empfiehlt es sich, den Touchscreen neu zu kalibrieren. Siehe Bedienungsanleitung Kapitel 4.12.9
Um Ihren compact zu aktualisieren, benötigen Sie:
Micro-USB-Kabel zu Ihrem Windows-PC*
Service-Tool (siehe unten)
Detaillierte Informationen zu den aktualisierten Funktionen finden Sie in der Release Note, die dem Firmware-Update beiliegt.
Mit der neuen Firmware veröffentlichen wir auch die aktualisierte Bedienungsanleitung Version A3-1. Damit sind alle technischen Details aus früheren Anleitungen nicht mehr gültig.
Frühere Firmware-Versionen sind im Download-Bereich verfügbar.
Das Installationsprogramm und die Firmware sind im Vögtlin-Service-Tool-Paket enthalten, das einfach und zuverlässig zu bedienen ist (keine Softwareinstallation erforderlich). Die Aktualisierung erfolgt über das USB-Kabel, das beim Kauf des Geräts mitgeliefert wurde*. Bitte lesen Sie die Bedienungsanleitung, die mit dem Service-Tool-Paket geliefert wird. Eine detaillierte Update-Anleitung finden Sie in der neuen Bedienungsanleitung der red-y compact series.
*oder die meisten generischen Ladekabel für Smartphones mit USB Micro-B können verwendet werden
 | red-y compact series Produktinformation | Produkt Datenblätter |  |  |  |
| red-y compact series Schalttafel Einbau-Kits | Zubehör Datenblätter | | | |
| red-y compact series Alarmmodul | Zubehör Datenblätter | | | |
| red-y compact series Bedienungsanleitung SN>300000 | Bedienungsanleitungen | | | |
| red-y compact series Konformitätserklärung CE | Zertifikate/Erklärungen | | | |
| red-y compact series Konformitätserklärung UKCA | Zertifikate/Erklärungen | | | |
| red-y compact series Quick Start Guide | Bedienungsanleitungen | | | |
| red-y compact series Module Quick Start Guide | Bedienungsanleitungen | | | |
 | red-y compact series Service Tool mit Firmware Update 3.0.7 / WIN | Software | | | |
Welchen Einfluss hat eine andere Referenz-Temperatur?
Der Bezugsdruck ist bei allen Einheiten auf 1013,25 mbar ausgelegt. Möchten Sie z.B. den Unterschied zwischen 0°C und 20°C errechnen, lautet die Formel wie folgt:
(Durchfluss bei 0°C /273.15)*293.15
Beispiel: 100 ln/273.15*293.15 = 107,32 ls
Dies entspricht einer Korrektur von 0,366% pro Grad Celsius
Wie gross ist der Einfluss, wenn sich die Betriebsbedingungen ändern (Druck und Temperatur)?
Die thermische Massedurchflussmesser und Regler messen direkt die Anzahl der Gasmoleküle (Masse), welche am Sensor vorbeiströmen. Dieses Messprinzip erlaubt grosse Schwankungen der Temperatur und des Druckes ohne dass das Messergebnis stark beeinflusst wird.
Eine ausgeklügelte Temperaturkompensation bewirkt kaum messbare Unterschiede im Bereich zwischen 0…50°C.
Auf welche Referenzbedingungen (Druck und Temperatur) sind die Geräte ausgelegt?
Gase lassen sich komprimieren. Das Volumen verändert sich, wenn sich die Temperatur und/oder der Druck sich ändern. Folglich muss bei der Angabe eines Gasvolumens immer auch noch die Bezugstemperatur und der Bezugsdruck angegeben werden.
Unsere Angaben richten sich nach der Vorgabe der DIN 1343 (Normbedingungen):
Temperatur Tn = 273,15 K, entspricht 0‘°C Druck Pn = 1013,25 mbar abs
Siehe auch: http://de.wikipedia.org/wiki/Normbedingungen
Nicht alle verstehen unter Normbedingungen das Gleiche. Beim Referenzdruck sind sich alle einig, jedoch bei der Referenztemperatur gibt es Unterschiede:
Um Missverständnisse zu vermeiden, sind die Referenzbedingungen in unserer Korrespondenz klar ersichtlich.
Auf Wunsch liefern wir die Geräte auch mit einer anderen Referenz-Temperatur (z.B. bezogen auf Raumtemperatur 20°C).
Können die Geräte auch im Unterdruck eingesetzt werden?
Es ist grundsätzlich möglich, die thermischen Massedurchflussmesser und Regler red-y for gasflow im Unterdruckbereich einzusetzen. Die Eigenschaft des Sensors erlaubt eine genaue Durchflussmessung bis 100 mbar abs.
Bei den Durchflussreglern wird meist nach dem Regelventil ein Unterdruck erzeugt. Die Ventile sind Vakuumdicht. Dennoch ist im Vakuumbetrieb folgendes zu beachten:
Die Geräte haben einen grösseren Druckverlust im Vakuumbetrieb. Die Verrohrung sollte deshalb möglichst gross ausgelegt werden. Die Gefahr von Kondensatbildung ist im Vakuumbetrieb zu beachten.
Welche Angaben benötigen wir für die Auslegung der Geräte?
Damit Sie die Messgeräte optimal nutzen können, sind wir Ihnen dankbar, wenn Sie uns Ihre Anwendung nach Möglichkeit kurz beschreiben können.
Im Beispiel einer Verbrauchsmessung beachten wir speziell folgendes:
Grundsätzlich benötigen wir folgende Informationen:
Muss die Einbaulage beachtet werden?
Grundsätzlich können die Massemesser und Masseregler red-y for gasflow in jeder Einbaulage montiert werden. Bei höheren Drücken und bei schweren Gasen wie Krypton kann sich ein leichter Nullpunkt-Drift einstellen. Deshalb empfehlen wir nach Möglichkeit die Geräte horizontal einzusetzen.
Bei einem Druckregler mit kleinem Messbereich muss die Montageposition bekannt sein. Durch das Eigengewicht der Druckmesszelle kann es zu einem Nullpunkt-Drift kommen.
Muss eine Aufwärmzeit beachtet werden?
Alle Geräte der red-y for gasflow Baureihe sind sofort betriebsbereit. Es ist keine Aufwärmzeit zu berücksichtigen.
Welchen Einfluss hat die Feuchtigkeit des Gases?
Feuchtes Gas bis ca. 97% rH hat nur einen geringen Einfluss auf die Messgenauigkeit. Es ist jedoch mit geeigneten Verfahren darauf zu achten, dass sich im Messgerät kein Kondensat bilden kann. Das Kondensat setzt sich auf dem Sensor fest und führt zu Fehlmessungen. Falls ein Messgerät mit Kondensat in Berührung gekommen ist, kann man dieses meist mit einem trockenen Gas wie N2 spülen. Siehe hierzu auch die Hinweise in der Bedienungsanleitung.
Muss ein Filter vorgesehen werden?
Grundsätzlich muss bei Flaschengasen oder bei sauberen und trockenen Gasen kein Filter eingesetzt werden.
Eine Gefahr besteht jedoch bei der Inbetriebnahme der Geräte, da oft Schmutzteile in der Leitung vorhanden sind. Es empfiehlt sich, ein Bypass System zu installieren, damit die Leitung gespült oder bei allfälligen Reparaturen freigelegt werden kann.
Wird mit Umgebungsluft gearbeitet, empfiehlt sich die Installation eines Feuchtigkeits- und Staubfilters.
Fehlersuche: Gibt es eine Checkliste?
In der Troubleshooting-Liste in den Bedienungsanleitungen haben wir Fehlerbilder, mögliche Ursachen und allfällige Massnahmen zusammengestellt. Sollten Sie Ihr Fehlerbild nicht erkennen oder die vorgeschlagene Massnahme keinen Erfolg haben, nehmen Sie mit Ihrem Vertriebspartner Kontakt auf. Bitte beachten Sie bei einer Rücksendung des Gerätes das Kapitel ‚Rücksendungen‘ in der Anleitung. Zu den Bedienungsanleitungen.
Wie können die Geräte gereinigt werden?
Je nach Art der Verschmutzung können die Geräte vor Ort gereinigt werden. Mehr zu diesem Thema finden Sie in den jeweiligen Bedienungsanleitungen.
Gibt es im Störungsfalle die Möglichkeit einer Fernwartung?
In vielen Fällen ist es für unseren Service und für die Kunden wesentlich einfacher, wenn wir direkt auf den PC des Kunden zugreifen können. Oft sind nur Kleinigkeiten die Ursache für eine Fehlfunktion der Geräte. Nehmen Sie mit uns Kontakt auf.
Die kostenlose Software TeamViewer für Remote-Support können Sie hier herunterladen.
Periodische Kalibrierung: Wie oft müssen die Geräte kalibriert werden?
Der Anwender legt das Kalibrierintervall selber fest.
Folgende Fragen/Punkte können dabei helfen:
