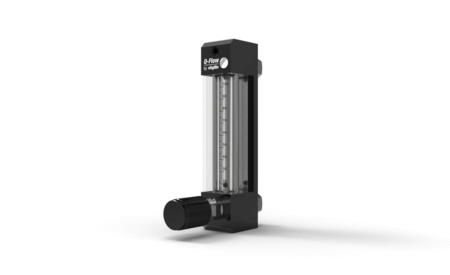

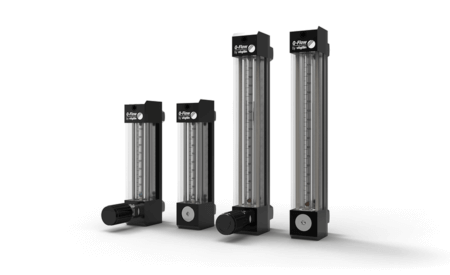

Schwebekörper Durchflussmesser für Gase in intelligentem Design

Der Schwebekörper wird von der Strömung im Konus mehr oder weniger hoch getrieben.
Er bildet zwischen dem Konus und dem Umfang seine Messkante einen Ringspalt, dessen Querschnittsfläche mit zunehmender Höheposition grösser wird.

Der dabei vorhandene, konstante Druckverlust ist nur abhängig vom Eigengewicht des Schwebekörpers, abzüglich seines archimedischen Auftriebs.

Höhenstellung und Konusdurchmesser stehen in einem linearen Verhältnis zueinander, während sich der Querschnitt des Ringspaltes im Quadrat vergrössert.
Dadurch ist die Bedingung erfüllt, damit die Höhenstellung des Schwebekörpers theoretisch linear mit dem Durchfluss verläuft. Praktisch ist sie allerdings noch abhängig von der dynamischen Viskosität des Messstoffs, dem Druckunterschied sowie der Temperatur.

Der Schwebekörper Durchflussmesser für Gase ist stark abhängig vom Druck im Messrohr. Die Position des Regelventils ist dabei zu berücksichtigen (Siehe auch Ventil am Ein- oder Ausgang)

Gase lassen sich komprimieren. Folglich haben Druck und Temperatur einen direkten Einfluss auf die Anzeige des Durchflussmessgerätes. Die Betriebsbedingungen des Kunden werden für die Berechnung der korrekten Anzeige berücksichtigt.

Die auf der Durchflusstabelle oder auf dem Messrohr angegebenen Durchflusswerte beziehen sich immer auf den entspannten Zustand bei 0°C und 1013,25 mbar abs. Eine andere Bezugstemperatur oder Bezugsdruck ist nicht möglich.

Bei starken Temperatur- und Druckschwankungen empfehlen wir Ihnen einen digitalen red-y compact Durchflussmesser, welcher Druck- und Temperaturschwankungen automatisch kompensiert.

Entscheidend bei der Auslegung ist, dass im Messrohr möglichst konstante Bedingungen angestrebt werden sollen. Die Anwendung bestimmt den Einbauort des Regelventils. Die meisten Prozesse sind ausgangsseitig nahezu drucklos (gegen Atmosphäre). In diesem Fall wird das Regelventil an den Eingang gesetzt. Der Vordruck muss so eingestellt werden, dass mit dem eingebauten Regelventil der maximale Durchfluss eingestellt werden kann.

Es gibt Prozesse, bei dem der Druck nach dem Durchflussregler nicht stabil ist. In diesem Fall ist das Regelventil an den Ausgang zu setzen. Achtung: In dieser Konfiguration ist es sehr wichtig, dass der eingestellte Vordruck stabil ist und dem ausgelegten Druck im Messrohr übereinstimmt. Diese Anordnung ist wesentlich stabiler, da die Entspannung des Druckes nach dem Regelventil stattfindet (siehe auch stabiler Durchfluss bei ändernden Bedingungen).

Mit einem einfachen Trick kann ein eingestellter Durchfluss im Falle eines unstabilen Gegendruckes stabilisiert werden. Beim Einsatz von Regelventilen gilt bei stabilem Vordruck folgender Grundsatz: Der Durchfluss bleibt konstant, sofern der Hinterdruck 50% des Vordruckes nicht übersteigt.
Dieser Grundsatz kann auf alle Regelventile aus unserem Sortiment angewandt werden.

Damit wir Ihnen eine optimale Lösung bieten können, benötigen wir folgende Angaben: Gasart, gewünschter Messbereich, Temperatur, Vordruck und Nachdruck.

Die Mitte der Kugel, also dort wo die Kugel den grössten horizontalen Durchmesser aufweist, dient als Ablesepunkt.

Standardmässig wird eine direkt ablesbare Skala für Luft gemäss Datenblatt festgelegt.
Wenn Sie das Messgerät für ein anderes Gas und/oder für andere Betriebsbedingungen einsetzen, können Sie die Umrechnungsfaktoren im Datenblatt verwenden.

Die direkt ablesbare Skala (auch Produkteskala genannt) ist auf eine fixe Betriebsbedingung ausgelegt.

Die Millimeter-Skala wird dann eingesetzt, wenn der Kunde das Messgerät bei unterschiedlichen Betriebsbedingungen einsetzen möchte. Hierfür werden entsprechende Tabellen zur Verfügung gestellt.
